[Tip] Divide Polysurfaces 기능을 통한 Moldbase 및 MCM Mesh 생성
- moldex3d
- 2일 전
- 2분 분량
안녕하세요.
이티에스소프트입니다.
오늘 소개해드릴 Tip은
사출 성형 해석의
Divide Polysurfaces 기능을 통한
Moldbase 및 MCM Mesh 생성
입니다.
아래 내용 확인해보시죠!
최근 플라스틱 제품 설계는 기능성과 심미성을 동시에 추구하며 금형 구조가 점점 복잡해지고 있습니다. 특히 인서트 부품의 경우 전처리 과정 중에서도 Mesh 생성 단계가 점점 더 중요해지고 있습니다.
다중 사출(Multi-Component Molding, MCM) 해석에서 가장 까다로운 부분은 서로 다른 재료 간의 접촉면(contact face)을 처리하는 것입니다. 이는 이중 사출(double-shot molding)이나 금속 인서트와 같은 경우에서 특히 중요하며, 해석의 정확도는 이러한 접촉면을 얼마나 정밀하게 다루느냐에 크게 좌우됩니다.
엔지니어들은 종종 두 가지 선택지 사이에서 고민합니다. 모델링 시간을 줄이기 위해 Non-Matching Mesh를 활용할 것인지, 아니면 번거로운 수작업을 감수하더라도 물리적 연속성을 최대한 확보할 것인지입니다.Moldex3D 2026은 이러한 고민을 해결하기 위해 Divide Polysurfaces 기능을 도입하여 접촉면의 Mesh 처리를 간소화하고, 보다 효율적인 Mesh 생성 프로세스를 제공합니다.
형상 정의 및 분할
Step 1: 모델 준비
Model 탭에서 Import Geometry를 클릭하여 필요한 형상 파일을 선택한 후 OK를 클릭합니다. 이 과정을 통해 Polysurface와 러너의 curve 형상이 디스플레이 창에 표시됩니다.

Step 2: 모델 설정
polysurface를 더블 클릭하여 속성 설정 창을 열고, 최외곽 polysurface를 Part로 지정합니다. 이후 나머지 Polysurface들을 선택한 뒤, Model 탭에서 Attribute를 클릭합니다. 선택한 Polysurface들을 Part Insert로 지정하고 Close를 클릭해 설정을 완료합니다.
Step 3: Polysurface 분할
Tool 탭에서 Divide Polysurfaces 기능을 선택합니다. 전체 모델을 선택한 뒤, Divide Tolerance를 설정하고 OK를 클릭하면 polysurface 분할이 시작됩니다.

Matching Mesh 생성
Step 1: Seeding
Mesh 탭에서 Mesh 타입을 Solid로 설정한 후Seeding을 수행합니다. 이때 다음 사항에 유의해야 합니다:
Seeding 밀도는 과도하게 차이가 나지 않도록 설정해야 합니다. 이를 위해“Turn on curvature-based refinement” 옵션을 체크 해제합니다.
Mesh 수가 많은 경우, “Automatically check mesh defect” 옵션은 비활성화를 권장합니다(Mesh 수정 시, defect tree가 자동 업데이트되는 것을 방지합니다).

Step 2: Surface Mesh 생성
MCM 모델에는 Matching Mesh가 필요합니다. BLM Wizard에 들어가 Match Contact Faces 직전 단계에 pin을 고정하여 Surface Mesh를 생성합니다.

Step 3: Matching Surface Mesh
Matching Mesh 생성 전, 인서트 Mesh 간의 Matching 순서를 먼저 정해야 합니다. 내부 인서트부터 시작하여 외부 방향으로 순차적으로 진행합니다.


Step 4: Auto Copy/Paste
Auto Copy/Paste 기능을 활용합니다. 기준(Reference) Mesh를 먼저 선택한 후 대상(Target) Mesh를 선택하고, Check Contact Face를 클릭합니다.

Step 5: Contact Face Edit Tool
Non-Matching Mesh가 존재하는 영역 및 Edge에 대해 경고가 표시됩니다. 이 경우, Contact Face Edit Tool을 사용하여 Mesh를 미세 조정합니다.

Step 6: Surface Mesh의 Matching 과정 완료
Surface Mesh 결함을 다시 확인합니다. 이때 Non-matching Faces의 결함 수가 0이라면, Matching 과정이 완료된 것입니다.

Step 7: 최종 점검

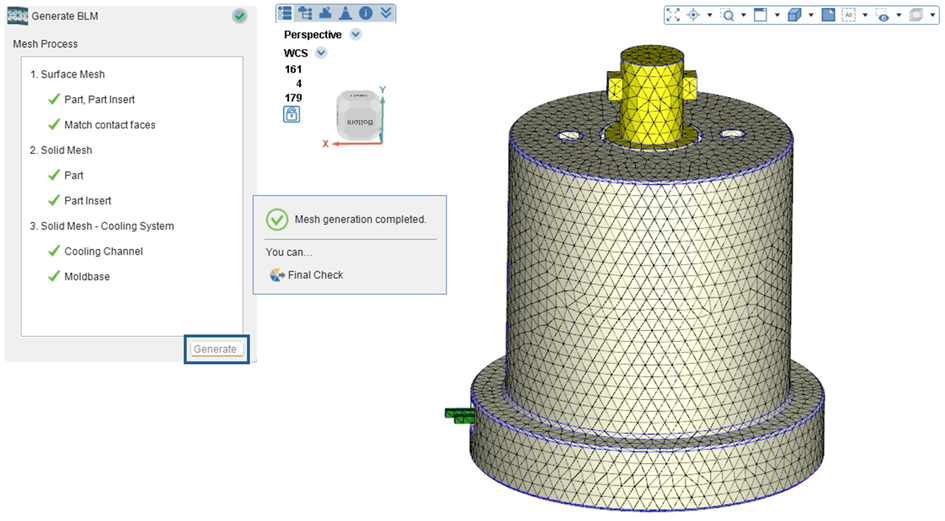

Mesh 탭으로 돌아가 Generate를 클릭한 후, Wizard에서 Generate 버튼을 눌러 Mesh 생성을 마저 진행합니다. 모든 Mesh 항목이 완료되고 Final Check 버튼이 표시되면, 이를 클릭하여 Mesh 파일을 저장합니다.

Divide Polysurfaces 기능 특징
접촉면의 분할을 보다 효율적으로 수행합니다
실행 과정에서 진행 상태를 명확히 보여주는 Progress Bar를 제공합니다
Progress Bar에서 Cancel 버튼을 눌러 실행을 중단할 수 있습니다.
서로 다른 형상에 대해 Divide Face/Polysurface 기능을 반복 실행할 필요 없습니다.
사용자가 입력한 허용오차(tolerance)를 기준으로 접촉하는 polysurface를 자동으로 판별하고 분할을 진행합니다.
