[Tip] Symmetry 모델을 활용한 유동 해석

안녕하세요.

이티에스소프트입니다.

오늘 소개해드릴 Tip은

Symmetry 모델을 활용한 유동 해석

입니다.

아래 내용 확인해보시죠!

---

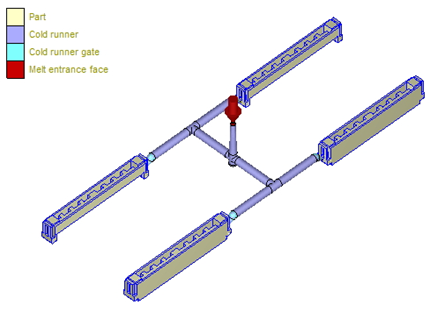

멀티 캐비티 시스템은 중소형 제품 제조에 널리 적용되고 있습니다. 이는 콜드 러너와 핫 러너 시스템 모두에서 흔히 사용되며, 콜드 러너 시스템(2~8개의 캐비티)과 핫 러너 시스템(16~128 캐비티)처럼 적은 수에서 많은 수까지 다양하게 포함할 수 있습니다. 캐비티 수가 많은 멀티 캐비티 시스템은 단일 캐비티 모델보다 요소 수가 훨씬 많기 때문에 해석에 더 긴 CPU 시간이 소요됩니다.

Moldex3D는 사용자가 Symmetry(대칭) 구성을 통해 모델을 구현할 수 있도록 지원합니다. 이 기능은 1/2 또는 1/4 Symmetry 시스템에 대해 여러 레이아웃을 제공하여 사용자가 자신의 시스템에 적합한 구성을 자유롭게 선택할 수 있도록 합니다. 이러한 기능을 통해 사용자는 요소 수를 줄이고 계산 효율을 향상시킬 수 있습니다.

Moldex3D Designer에서 Symmetry 모델 준비하기

Step 1

사용자는 러너 커브에 Melt Entrance Point를 설정해야 하며, 이를 통해 소프트웨어가 Symmetry 구성을 생성할 수 있는지 판단합니다.

Note:

1.    러너를 구성하는 커브는 Symmetry 구성이 가능한 형태여야 합니다.

2. STL 러너 관련 유의사항

   • 부품과 연결된 러너는 STL 형식으로 사용할 수 있습니다.

   • 스프루 러너와 그 다음 서브 러너는 반드시 Line 형식이어야 합니다.

   • 사용자는 서브 러너 및 부품과 연결된 러너를 STL 형식 또는 Line 형식으로 원하는 만큼 추가할 수 있습니다.

   • Line 러너를 STL 러너와 연결할 때는 반드시 Line을 STL 러너의 벽에 붙여야 합니다.

가능	불가능	STL 러너

Step 2

Model 탭의 Symmetry 버튼을 클릭하여 Set Runner Symmetry Configuration 설정 패널을 엽니다.

Step 3

대칭 유형(Type), 레이아웃(Layout), 그리고 필요 시 파라미터 (A)를 지정합니다.

Note:

1. 화면에는 전체 모델이 표시됩니다.

2. 파라미터(A)는 ¼ 대칭 구성에서 X 러너 레이아웃을 사용할 때만 지정 가능합니다.

3. 일부 레이아웃은 1단계에서 설정한 러너 곡선 구성이 해당 레이아웃의 조건을 만족할 때만 선택할 수 있습니다.

Step 4

초록색 체크 버튼 클릭하여 설정을 적용하거나 빨간색 X 버튼을 눌러 취소합니다. 이후 모델 준비와 해석 설정을 완료한 뒤, 일반적인 워크플로우에 따라 Moldex3D 시뮬레이션을 실행합니다.

Full 모델 vs Symmetry 모델

Full 모델	Symmetry 모델
Full 모델(두 개의 캐비티가 포함된 모델)로 제작된 모델	러너 솔리드 메쉬가 생성된 이후, 1/4 크기로 절단된 러너의 단면이 화면에 표시됨
Element 수: Part 433,344Runner 315,548Runner-part 748,892	Element 수: Part 108,336Runner 109,692Runner-part 218,028
기준 대비 3.43배 증가한 요소 개수	기준
유동 해석 CPU 소요 시간: 36분	유동 해석 CPU 소요 시간: 12분
기준 대비 3배 증가한 CPU 소요 시간	기준
