Moldex3D : Mtr 파일 생성하는 법

안녕하세요!

이티에스소프트입니다.


Moldex3D DB에 원하는 수지파일은 없지만 수지 데이터는 가지고 있는 경우,

저희는 수지파일을 직접 만들 수 있습니다.





이달의 팁은 Moldex3D에서 수지파일을 생성하고 싶을 때,

어떻게 생성할 수 있는지 알려드리겠습니다!

영상과 함께 봐주세요૮ ◜ᵕ◝ ྀིა





Material Wizard 실행


Mesh Export 완료 후 Material Wizard 실행


Unit 설정


Settings 창에서 Unit을 바꿀 수 있음 (SI 단위계 추천)


Material 생성


1.Moldex3D User Bank 클릭

2.Create 클릭


Material Type 설정


1.제작하고자 하는 Material 설정(Polymer 클릭)




Viscosity


1.Viscosity 모델 선택

2. 점도 데티어 기입


PvT


1.PvT 모델 선택

2.b1L(Liquid)은 bl1M(Melt)으로 표시하는 경우도 있음



Crystallinity


1.결정성 수지의 경우 Crystallinity 기입 가능하며 측정 값이 없는 경우 기본값 적용



Viscoelasticity


1.Viscoelasticity 수식 변경하여 기입 가능

2.데이터 측정 값이 없는 경우 기본값 적용


Thermal Properties


Thermal Properties(비열, 열전도도) 입력 가능

Constant 또는 Tabulated data 기입


Mechanical Properties (Filler가 없을 때)


Mechanical Properties 기입 항

Isotropic 또는 Anisotropic 물성 입력 (단위 주의)


Filler Mechanical Properties (Filler가 있을 때)


1.앞서 Filler 설정한 경우, Filler의 Mechanical Properties 기입 가능하며 데이터 타입을 Experimental과 Theoretical 선택 가능

2.Filler Material 타입 변경 가능

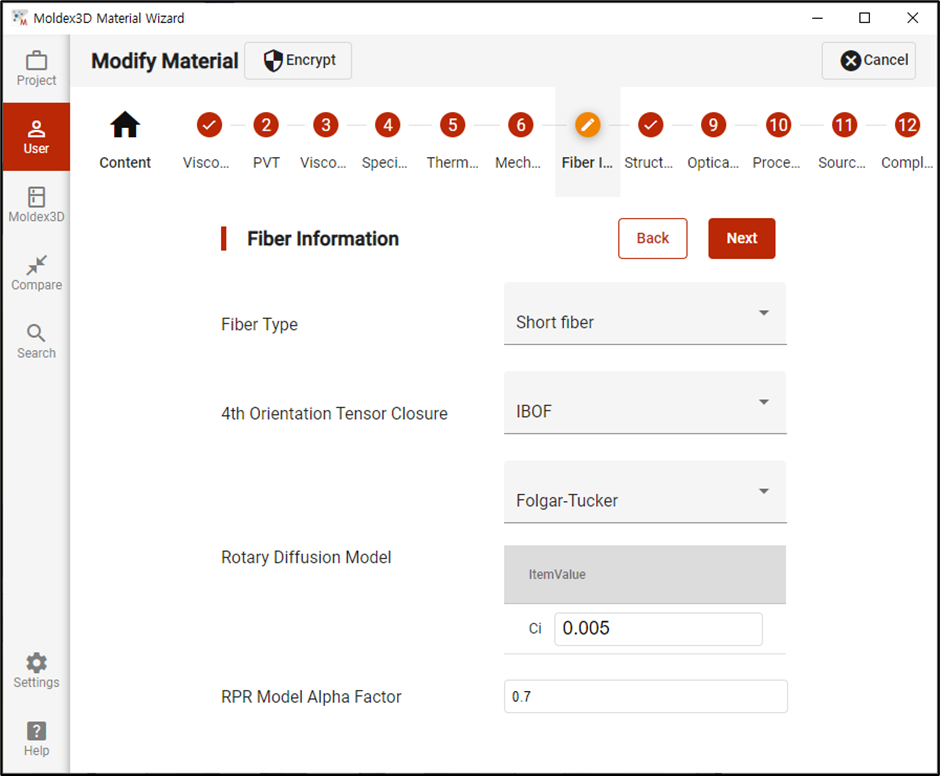

Fiber Information


Filler 설정한 경우, Filler 정보 입력

데이터 측정 값이 없는 경우 기본값 적용


Structure VE, Oprical Properties


Structure VE, Optical Properties 정보는 측정 값이 없는 경우 기본값 적용


Process Condition


성형 온도 정보 입력란

온도 단위 주의


Material 생성 완료


User Bank에 수지 생성 완료 (User Bank에서 데이터 수정을 위해 Material 우클릭 하여 Modify 가능)




아래 동영상도 첨부하니 같이 한번 따라해보시기 바랍니다!




내용 확인 후 추가적인 문의사항이 있으시면 연락주세요!


( ˃ ⩌˂)
