Compression Molding

압축 성형 시뮬레이션을 이용하는 이유

압축 성형은 플라스틱이 고온 고압의 조건에서 압출 가열되는 캐비티 안에서 직접 경화되는 성형 공정입니다. 대량 생산에 활용될 수 있고 저렴한 비용의 금형 제작이 가능하며, 복잡한 외관, 고강도, 또는 높은 충격 저항 등의 특성을 요하는 제품에 응용됩니다.


압축 성형은 복잡한 복합 재료 부품을 신속히 생산할 수 있어, Moldex3D는 불연속적이며 압축 성형에 자주 사용되는 다양한 열 소성 재료인 GMT, LFT-G, LFT-D 등과 같은 FRP 재료, 그리고 SMC, BMC와 같은 열경화성 재료를 지원합니다.

시뮬레이션 해결 과제

  • 적합한 재료 수량

  • 필요한 클램핑 힘을 예측해 정확한 형상 실현

  • 적절한 성형 파라미터를 제공해 압축 성형 품질 확보

  • 재료를 캐비티에 압축 주입한 후의 금형 설계

  • 잠재적인 일출 재료 문제 모니터링

  • 양산품 품질 균일성 실현

Moldex3D 솔루션

  • 단일 충진 재료, 또는 여러 사전 충진 재료 설계의 유동 공정 시뮬레이션

  • 압력 분포, 체적 수축률, 잔류 응력 등의 분포 상황 가시화

  • 재료 넘침, 또는 거친 표면 발생 등 잠재적인 성형 결함 예측

  • 압축 속도, 압축력, 또는 금형 온도 등 성형 조건 개선

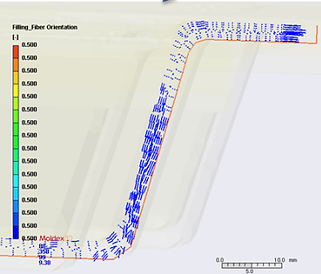

  • 섬유 방향 배치 및 금속 라인 오프셋 분석 지원

  • 평행 계산, 가속 완성 시뮬레이션 지원


​단일 초기 Charge 설계


두개의 대칭되는 초기 Charge 설계

압축 성형 과정에 있어서의 큰 변형을 더욱 정확하게 예측하기 위해 Moldex3D는 LS-Dyna(R15.0 및 이후 버전)를 지원합니다. 이 통합 솔루션은 사용자가 LS-Dyna를 통해 최초 압축 변형 과정에서 계산한 최초 온도로 빈틈없이 주입하고 Moldex3D의 압축 성형 분석에 사용할 수 있게 해 줍니다. 주요 특성

  • LS-Dyna 재료 리스트의 EFG 방식으로 큰 변형 고려 지원

  • LS-Dyna가 계산한 최초 온도 주입 지원

  • 최초 사전 충진 섬유 방향 배치에 대한 자체 정의 가능

응용 분야

  • 자동차, 전자, 소비 제품

Moldex3D 추천 제품

  • Moldex3D Advanced package
